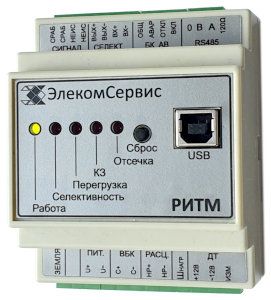

• Реле постоянного тока РИТМ-2 (расширенное исполнение)

Реле постоянного тока РИТМ-2 (расширенное исполнение)

Реле постоянного тока РИТМ-2 (расширенное исполнение)
цена за шт.
Запросить цену
обновлено
22.04.2024
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Устройства управления, распределения, защиты
или
Добавьте в корзину
Наличие на складе:
на заказ
Доставка:
Доставка по РФ - 0.00 руб.

Описание и технические характеристики

Реле постоянного тока РИТМ предназначено для использования в качестве выносной защиты участков сети постоянного оперативного тока от перегрузок и коротких замыканий в щитах ввода и распределения постоянного тока на электростанциях, подстанциях и иных объектах.
Реле РИТМ должно использоваться совместно с выключателями нагрузки или автоматическими выключателями постоянного тока в литом корпусе без электромагнитного расцепителя со встроенным независимым расцепителем.
Реле имеет программно настраиваемые значения уставок срабатывания от токов перегрузки и КЗ, а также фиксированных времён задержки на отключение защитного аппарата для обеспечения функции временной селективности.

Основные функции реле РИТМ
• Контроль напряжения сети.
• Контроль тока защищаемого присоединения.
• Обеспечение срабатывания независимого расцепителя защитного аппарата при превышении контролируемым током заданных уставок срабатывания.
• Обеспечение задержки отключения защитного аппарата при срабатывании по каналу перегрузки, имитирующей работу теплового расцепителя.
• Обеспечение задержки отключения защитного аппарата при срабатывании по каналу КЗ.
• Контроль положения вспомогательных и аварийных контактов управляемого защитного аппарата.

Особенности реле РИТМ
• Программирование значений всех уставок при помощи специального ПО Ритм-линк.
• Возможность программного отключения канала перегрузки для использования реле совместно с автоматическими выключателями постоянного тока, имеющими только тепловые расцепители.
• Возможность использования функции логической селективности для обеспечения минимального времени ликвидации короткого замыкания ближайшим к месту повреждения защитным аппаратом при многоуровневой структуре защиты сети.
• Тестирование срабатывания независимого расцепителя нажатием кнопки на лицевой панели реле либо из ПО Ритм-линк.
• Сигнализация исправной работы реле и причин срабатывания с помощью светодиодов на лицевой панели.
• Запись тревожных сообщений в архив.
• Осциллографирование аварийных событий.
• Периодическое тестирование исправности цепи независимого расцепителя
• Информационный обмен с верхним уровнем системы мониторинга (АСУ ТП) по протоколу Modbus RTU посредством интерфейса RS-485.
